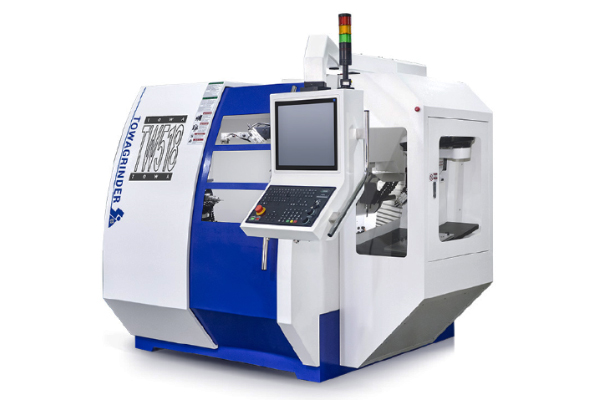

一、機床簡介

  本公司生產的5軸5聯動的數控刀具專用磨床，是根據德國5軸數控工具磨床的理驗及設計人員實際操的經驗，并在刀具生產現場交流而設計。在實用、經濟、操作、維修、穩定、高效上得到體現。 適用于生產或修磨各類： 銑刀、鉆頭、鉸刀，鏜刀、雕刻刀、倒角刀，開料刀、滾花刀、螺紋芯頭、旋轉挫、木工刀具、輪廓刀具、醫療刀具、成型刀具 、等非標刀具。 機床采用機床右開門，便于機床無限制的操作與維護，全封閉的保護罩殼符合生產安全，為應對特殊工具的生產，使設備的伺服軸相對的位置關系達到最優化，可對應多品種工具加工的機構造。 全軸均采用進口的伺服電機與絲桿導軌，高精度和分辨率，保證刀具的高生產效率及生產品質。

二、主要配置：

1、 X軸，水平直線CNC數控軸，臺灣新代伺服電機，THK精密滾珠絲桿，THK精密滾珠型導軌。

2、 Y軸，水平直線CNC數控軸，臺灣新代伺服電機，THK精密滾珠絲桿，THK精密滾珠型導軌。

3、 Z軸，垂直直線CNC數控軸，臺灣新代伺服電機，THK精密滾珠絲桿，THK精密滾珠型導軌。

4、 A軸：工件旋轉分度軸DD直驅。

5、 B軸：旋轉分度軸DD直驅。

6、 精密萬向探針（工件探針）。

7、 整體礦物鑄造大理石床身及立柱。

8、 采用帶磁鐵的移動型手輪，方便操作。

9、 專用高速永磁電主軸，雙磨頭設計HSK砂輪法蘭可整體拆卸至砂輪修整機修整砂輪。

10、 主軸電機配永磁電機專用驅動器。

11、 機內安裝管式密封防油LED燈。

注：

導軌：                   日本THK P級

絲桿：                  日本THK C3

伺服馬達：           臺灣新代

數控系統：           臺灣新代

探針：                 高精度(萬向)

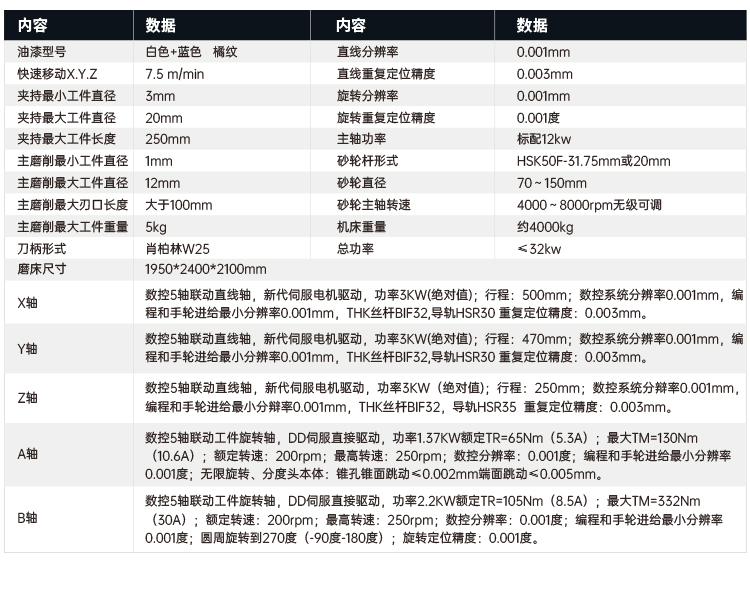

三、技術參數：
