一、機床簡介

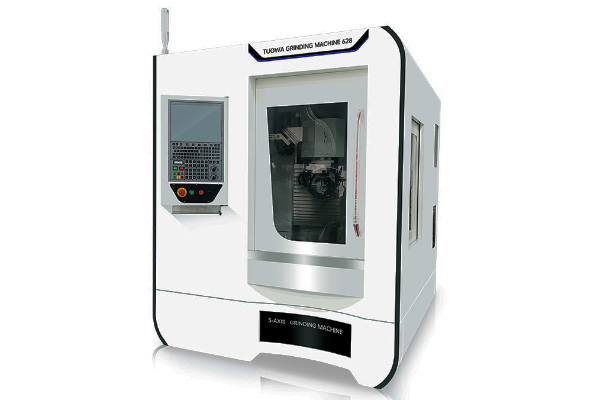

TW628 是托瓦公司研發生產的一款高性價比五軸五聯動數控刀具磨床。整個機床采用 高精密簡潔設計理念，在實用、經濟、操作方便、維修成本低、穩定高效上得到體現。其 機床軟件具備磨削3D模擬，1 ∶ 1還原磨削時各種動態操作，模塊化集體軟件，動態模擬失 誤防撞功能提醒。是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類 刀具、木工刀具、成型刀具等。
♦ 機床造型簡潔，天然大理石構件，穩定性好。
♦ 機床采用高精度、同步直驅變頻電主軸，主軸有兩組砂輪法蘭，每組法蘭可同時裝 2 ~4 片砂輪，根據磨削工藝，砂輪組換位快捷，可充分滿足各種刀具磨削需求。
♦ 工件主軸采用 DD 直驅，臺灣 W25 夾頭體及肖柏林筒夾，工件自動夾緊。
♦ 機床采用新代 210MA-5E 五軸聯動控制系統及伺服單元、采用先鋒精密測頭，X、Y 軸采用直線電機驅動，臺灣上銀 P 級精密滾珠型導軌，確保了機床的優越性能和工作 精度。
♦ 機床采用全封閉外觀(正面活動拉門、側面設有維修門) 、操控面板、手持電子手輪、 專用啟停按鈕、 自動潤滑裝置、報警蜂鳴器、電器箱冷卻空調，使機床的操作、保養、 維護變得簡單方便。
二、主要特點及配置
♦ X軸：水平直線CNC數控軸，直線電機驅動，臺灣上銀P級精密滾珠型導軌
♦ Y軸：水平直線CNC數控軸，直線電機驅動，臺灣上銀P級精密滾珠型導軌
♦ Z軸：垂直直線CNC數控軸，臺灣伺服電機，臺灣上銀C3級精密滾珠絲桿，臺灣上銀P 級精密滾珠型導軌
♦ C 軸：旋轉分度軸，昊志直驅DD電機
♦ A 軸：工件旋轉分度軸，昊志直驅DD電機
♦ 整體大理石床身及立柱
♦ 電主軸功率 22kw
♦ 專 用 高 速 電 主 軸 ， 雙 磨 頭 設 計 H S K 砂輪 法 蘭 可 整 體 拆 卸 至 砂 輪 修 整 機 修 整 砂輪
♦ 先鋒精密探針（工件探針）
♦ 采用帶磁鐵的移動型手輪，方便操作
♦ 配備自動潤滑裝置，集中定時定量供給
♦ 電控箱采用外置冷卻空調，設計合理且人性化
♦ 機內工作空間安裝管式密封防油LED燈
♦ 數控系統 臺灣新代（軟件：刀具專用加工軟件）
| 名稱 | 產地 | 制造商 | 規格 | 備注 |
| X軸 | / | / | 直線電機 | / |
| Y軸 | / | / | 直線電機 | / |
| Z軸 | 臺灣 | 上銀 | R32-10K5 | C3（精度） |
| X軸線軌 | 臺灣 | 上銀 | QHH 30CA | P（精度） |
| Y軸線軌 | 臺灣 | 上銀 | QHH 30CA | P（精度） |
| Z軸線軌 | 臺灣 | 上銀 | QHH 35CA | P（精度） |
| 電主軸軸承 | / | NSK/SKF | / | / |
| 伺服控制系統 | 臺灣 | 新代 | 210MA-5A | / |
| X、Y直線電機 | / | 上銀 | / | / |
| Z軸伺服單元 | 臺灣 | 新代 | AM8 | / |
| 變頻器 | 大陸 | / | 22KW | |
| 電主軸 | 大陸 | 洛陽 | 22KW/1000~ 8000rpm |
/ |
| 工件A軸DD | 大陸 | 廣州昊志 | DZDH-175 | / |
| C軸DD | 大陸 | 廣州昊志 | DZDH-180 | / |
| 氣壓閥 | 臺灣 | 亞德客 | / | / |
| 主要電氣元件 | / | 施耐德 | / | / |
X軸 |
數控5軸聯動直線軸，直線電機驅動，行程： 460mm；P級精密型滾珠導軌；數控系統分辨率 0.001mm，編程和手輪進給最小分辨率0.001mm |
| Y軸 |
數控5軸聯動直線軸，直線電機驅動，行程： 550mm；P級精密型滾珠導軌；數控系統分辨率 0.001mm，編程和手輪進給最小分辨率0.001mm |
| Z軸 |
數控5軸聯動直線軸，臺灣新代伺服電機驅動， 行程：360（-100～260）mm；數控系統分辨率 0.001mm，編程和手輪進給最小分辨率0.001mm |
| C軸 |
數控5軸聯動旋轉軸，DD伺服直接驅動，功率 2.2KW 額定TR=105Nm（8.5A）、最大TM=332Nm （30A）、額定轉速：200rpm、最高轉速： 250rpm、數控系統分辨率：0.001度，編程和手 輪進給最小分辨率：0.001度，圓周旋轉325度 （-95度-230度），旋轉定位精度;0.001度 |
| A軸 |
數控5軸聯動工件旋轉軸，DD伺服直接驅動，功 率1.37KW 額定：TR=65Nm（5.3A）、最大 TM=130Nm（10.6A）、額定轉速：200rpm、最高 轉速：250rpm、數控系統分辨率：0.001度，編 程和手輪進給最小分辨率：0.001度，無限旋轉 、分度頭本體；錐孔錐面跳動：0.001-0.005mm , 端面跳動：0.001-0.005mm |
| 數控系統 | 新代210MA-5E |
| 自動夾緊工件范圍 | 3～20mm |
| 磨削軟件 | 刀具專用加工軟件 |
| 夾頭夾緊工件范圍 | 3～32mm |
| 最大加工工件直徑 | 200mm |
| 磨頭擺動最高轉速（C軸） | 30rpm |
| 磨削最大工件長度 | 170mm |
| C軸旋轉范圍 | 325°（+230°~-95° ) |
| 最大加工工件槽深 | 10mm |
| 工件主軸中心高 | 150mm |
| 最大工件重量 | 10Kg |
| 主軸工件徑向跳動 | ≤0.005mm |
| 磨頭最大功率（直驅電主軸） | 22KW |
| 磨頭主軸徑向跳動 | ≤0.005mm |
| 砂輪尺寸（CBN/金剛石） | 。50～。200mm |
| 氣缸推力范圍 | 500～580Kg |
| 磨頭主軸轉速 | 1000～8000rpm |
| 磨頭垂直升降行程（Z軸） | 360（-100～260）mm |
| 工作臺行程X軸/Y軸 | X：460/Y：550 |
| A軸旋轉范圍 | 360° |
| 工件主軸轉速（A軸） | 250rpm |
| 電源 | AC 380V 50HZ 三相 |
| 機床總功率 | ≤32kw |
| 機床重量 | 4000kg |
四、標準配置
操控面板、手持電子手輪、專用啟停按鈕、配置自動潤滑裝置、報警蜂鳴器、電器 箱冷卻空調、HSK 快換法蘭桿、W25工件自動夾緊刀柄、自動滅火器、油霧機接口
